Высокоскоростной прецизионный линейный модуль с ременным приводом (2080 мм/с)

Этот высокоскоростной прецизионный линейный модуль с ременным приводом разработан для высокоскоростных автоматизированных производственных линий. Оснащенный синхронной системой зубчато-ременного привода, он достигает максимальной скорости до 2080 мм/с с точностью повторного позиционирования ±0,04 мм. Он идеально подходит для высокоскоростной сортировки, обработки и сборки в отраслях 3C-электроники, фотоэлектрических компонентов и упаковки пищевых продуктов.
Модуль имеет высокопрочную алюминиевую экструзионную конструкцию, обеспечивающую превосходную жесткость при компактной конструкции. Встроенные прецизионные линейные направляющие и скользящие блоки обеспечивают стабильное движение и низкий уровень шума при высокоскоростной работе. Данная модель предназначена для использования с серводвигателем и может комбинироваться с другими модулями для создания многоосевых систем движения.
Каждый линейный модуль с ременным приводом проходит строгие испытания на динамическую балансировку и старение, чтобы обеспечить стабильную производительность и длительный срок службы в условиях непрерывной высокоскоростной работы.

Электронная почта: [email protected]
Запросите нас
Предыдущий:Промышленный линейный модуль с ременным приводом и большим ходом (3500 мм)
Следующая:нет следующей продукции

  • Технические характеристики:

    Категория Параметр Значение
    Значение Повторяемость (мм) ±0,04
    Шаг шарико-винтовой пары (мм) 41,6
    Максимальная скорость (мм/с) 2080
    Максимальная полезная нагрузка (горизонтальная, кг) 10
    Максимальная полезная нагрузка (вертикальная, кг) 3
    Номинальная тяга (Н) 61
    Шаг хода (мм) 50-2550 мм/50интервал, 50 мм шаг
    Части Комплектующие 200
    Диаметр шарико-винтовой пары (мм) 15
    Линейная направляющая высокой жесткости (мм) Ш20хВ18
    Снаружи EE-SX672(NPN)/
    FC-SPX303Z-2M(NPN)
    Домашний датчик

    Расположение датчика:

    Допустимый свес:

    Горизонтальная установка А Б С Настенная установка А Б С
    Вести 5кг 495 152 128 Вести 4кг 162 192 625
    8кг 301 91 77 7кг 89 106 347
    10кг 236 71 60 10кг 60 71 236

    Статический момент нагрузки:

    Параметр Значение (Единица измерения: Нм)
    MY 110
    MP 110
    MR 120

    Значения крутящего момента, указанные в таблице, представляют собой центр тяжести.
    Гарантированный срок службы составляет 10 000 км при нормальном использовании изделия в соответствии со спецификациями каталога.
    Стандартные спецификации не распространяются на перевернутое использование, монтируемое на потолке. При необходимости свяжитесь с нашим отделом продаж для получения подробной информации.

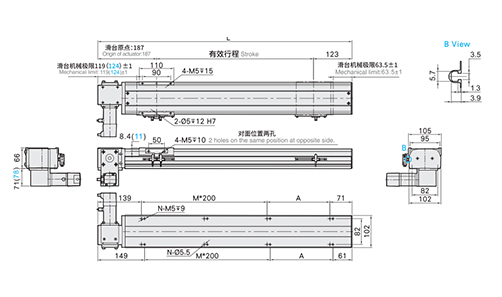

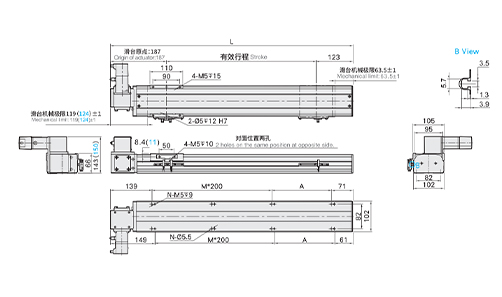

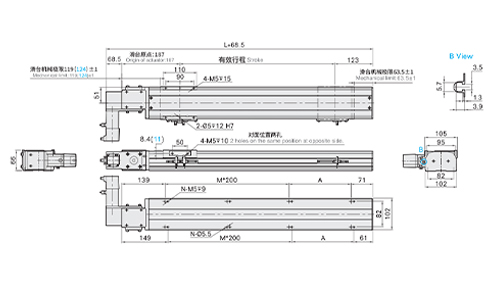

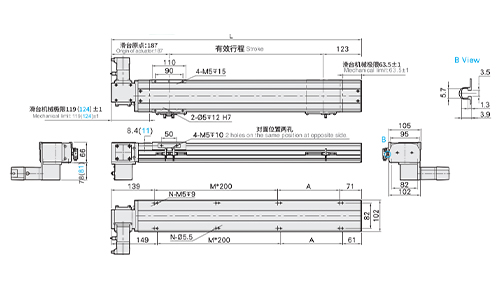

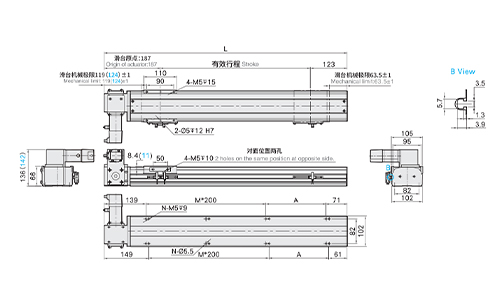

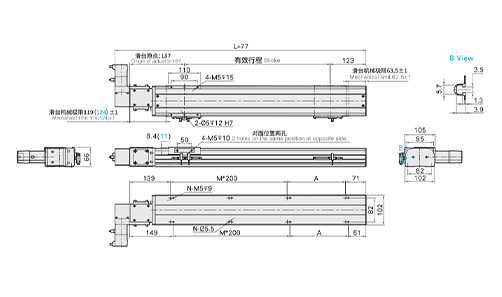

  • Структура продукции:

    Правая сторона двигателя

    Параметр 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    Л 360 410 460 510 560 610 660 710 760 810 860 910 960 1010 1060 1110 1160 1210 1260 1310 1360 1410 1460 1510 1560 1610
    А 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    М 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
    Н 4 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16
    Вес (кг) 6.37 6,8 7.23 7,65 8.07 8,5 8,92 9.34 9,76 10.19 10.61 11.03 11.46 11,88 12.3 12.73 13.15 13.57 13,99 14.42 14,84 15.26 15,68 16.1 16.52 16,94



    Параметр 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 год 1900 год 1950 год 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550
    Л 1660 1710 1760 1810 1860 год 1910 год 1960 год 2010 2060 2110 2160 2210 2260 2310 2360 2410 2460 2510 2560 2610 2660 2710 2760 2810 2860
    А 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    М 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13
    Н 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30
    Вес (кг) 17.36 17,78 18.2 18,62 19.04 19.46 19,88 20,3 20,72 21.14 21,56 21,98 22,4 22,82 23.24 23,66 24.08 24,5 24,92 25.34 25,76 26.18 26,6 27.02 27,44

    Мотор Правая Верхняя Сторона

    Параметр 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    Л 360 410 460 510 560 610 660 710 760 810 860 910 960 1010 1060 1110 1160 1210 1260 1310 1360 1410 1460 1510 1560 1610
    А 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    М 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
    Н 4 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16
    Вес (кг) 6.37 6,8 7.23 7,65 8.07 8,5 8,92 9.34 9,76 10.19 10.61 11.03 11.46 11,88 12.3 12.73 13.15 13.57 13,99 14.42 14,84 15.26 15,68 16.1 16.52 16,94

    Параметр 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 год 1900 год 1950 год 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550
    Л 1660 1710 1760 1810 1860 год 1910 год 1960 год 2010 2060 2110 2160 2210 2260 2310 2360 2410 2460 2510 2560 2610 2660 2710 2760 2810 2860
    А 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    М 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13
    Н 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30
    Вес (кг) 17.36 17,78 18.2 18,62 19.04 19.46 19,88 20,3 20,72 21.14 21,56 21,98 22,4 22,82 23.24 23,66 24.08 24,5 24,92 25.34 25,76 26.18 26,6 27.02 27,44

    Мотор Правая Нижняя Сторона

    Параметр 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    Л 360 410 460 510 560 610 660 710 760 810 860 910 960 1010 1060 1110 1160 1210 1260 1310 1360 1410 1460 1510 1560 1610
    А 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    М 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
    Н 4 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16
    Вес (кг) 6.37 6,8 7.23 7,65 8.07 8,5 8,92 9.34 9,76 10.19 10.61 11.03 11.46 11,88 12.3 12.73 13.15 13.57 13,99 14.42 14,84 15.26 15,68 16.1 16.52 16,94



    Параметр 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 год 1900 год 1950 год 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550
    Л 1660 1710 1760 1810 1860 год 1910 год 1960 год 2010 2060 2110 2160 2210 2260 2310 2360 2410 2460 2510 2560 2610 2660 2710 2760 2810 2860
    А 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    М 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13
    Н 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30
    Вес (кг) 17.36 17,78 18.2 18,62 19.04 19.46 19,88 20,3 20,72 21.14 21,56 21,98 22,4 22,82 23.24 23,66 24.08 24,5 24,92 25.34 25,76 26.18 26,6 27.02 27,44

    Мотор Левая сторона

    Параметр 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    Л 360 410 460 510 560 610 660 710 760 810 860 910 960 1010 1060 1110 1160 1210 1260 1310 1360 1410 1460 1510 1560 1610
    А 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    М 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
    Н 4 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16
    Вес (кг) 6.37 6,8 7.23 7,65 8.07 8,5 8,92 9.34 9,76 10.19 10.61 11.03 11.46 11,88 12.3 12.73 13.15 13.57 13,99 14.42 14,84 15.26 15,68 16.1 16.52 16,94



    Параметр 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 год 1900 год 1950 год 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550
    Л 1660 1710 1760 1810 1860 год 1910 год 1960 год 2010 2060 2110 2160 2210 2260 2310 2360 2410 2460 2510 2560 2610 2660 2710 2760 2810 2860
    А 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    М 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13
    Н 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30
    Вес (кг) 17.36 17,78 18.2 18,62 19.04 19.46 19,88 20,3 20,72 21.14 21,56 21,98 22,4 22,82 23.24 23,66 24.08 24,5 24,92 25.34 25,76 26.18 26,6 27.02 27,44

    Мотор Левая Верхняя Сторона

    Параметр 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    Л 360 410 460 510 560 610 660 710 760 810 860 910 960 1010 1060 1110 1160 1210 1260 1310 1360 1410 1460 1510 1560 1610
    А 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    М 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
    Н 4 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16
    Вес (кг) 6.37 6,8 7.23 7,65 8.07 8,5 8,92 9.34 9,76 10.19 10.61 11.03 11.46 11,88 12.3 12.73 13.15 13.57 13,99 14.42 14,84 15.26 15,68 16.1 16.52 16,94

    Параметр 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 год 1900 год 1950 год 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550
    Л 1660 1710 1760 1810 1860 год 1910 год 1960 год 2010 2060 2110 2160 2210 2260 2310 2360 2410 2460 2510 2560 2610 2660 2710 2760 2810 2860
    А 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    М 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13
    Н 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30
    Вес (кг) 17.36 17,78 18.2 18,62 19.04 19.46 19,88 20,3 20,72 21.14 21,56 21,98 22,4 22,82 23.24 23,66 24.08 24,5 24,92 25.34 25,76 26.18 26,6 27.02 27,44

    Мотор Левая Нижняя Сторона

    Параметр 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    Л 360 410 460 510 560 610 660 710 760 810 860 910 960 1010 1060 1110 1160 1210 1260 1310 1360 1410 1460 1510 1560 1610
    А 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    М 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
    Н 4 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16
    Вес (кг) 6.37 6,8 7.23 7,65 8.07 8,5 8,92 9.34 9,76 10.19 10.61 11.03 11.46 11,88 12.3 12.73 13.15 13.57 13,99 14.42 14,84 15.26 15,68 16.1 16.52 16,94



    Параметр 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 год 1900 год 1950 год 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550
    Л 1660 1710 1760 1810 1860 год 1910 год 1960 год 2010 2060 2110 2160 2210 2260 2310 2360 2410 2460 2510 2560 2610 2660 2710 2760 2810 2860
    А 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    М 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13
    Н 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30
    Вес (кг) 17.36 17,78 18.2 18,62 19.04 19.46 19,88 20,3 20,72 21.14 21,56 21,98 22,4 22,82 23.24 23,66 24.08 24,5 24,92 25.34 25,76 26.18 26,6 27.02 27,44

  • Подходящая марка двигателя:

    Варианты шаговых двигателей

    Бренд Марк Тип тормоза Мощность двигателя (Вт) Напряжение переменного тока, В Модель двигателя Модель привода
    Mitsubishi М Без тормоза (горизонтальный тип) 200 220 HG-KN23J-S100 MR-JE-20A
    Panasonic ПП Без тормоза (горизонтальный тип) 200 220 MHMF022L1U2M MADLN15SE
    Delta Т Без тормоза (горизонтальный тип) 200 220 ECM-B3M-C20602RS1 ASD-B3-0221-L

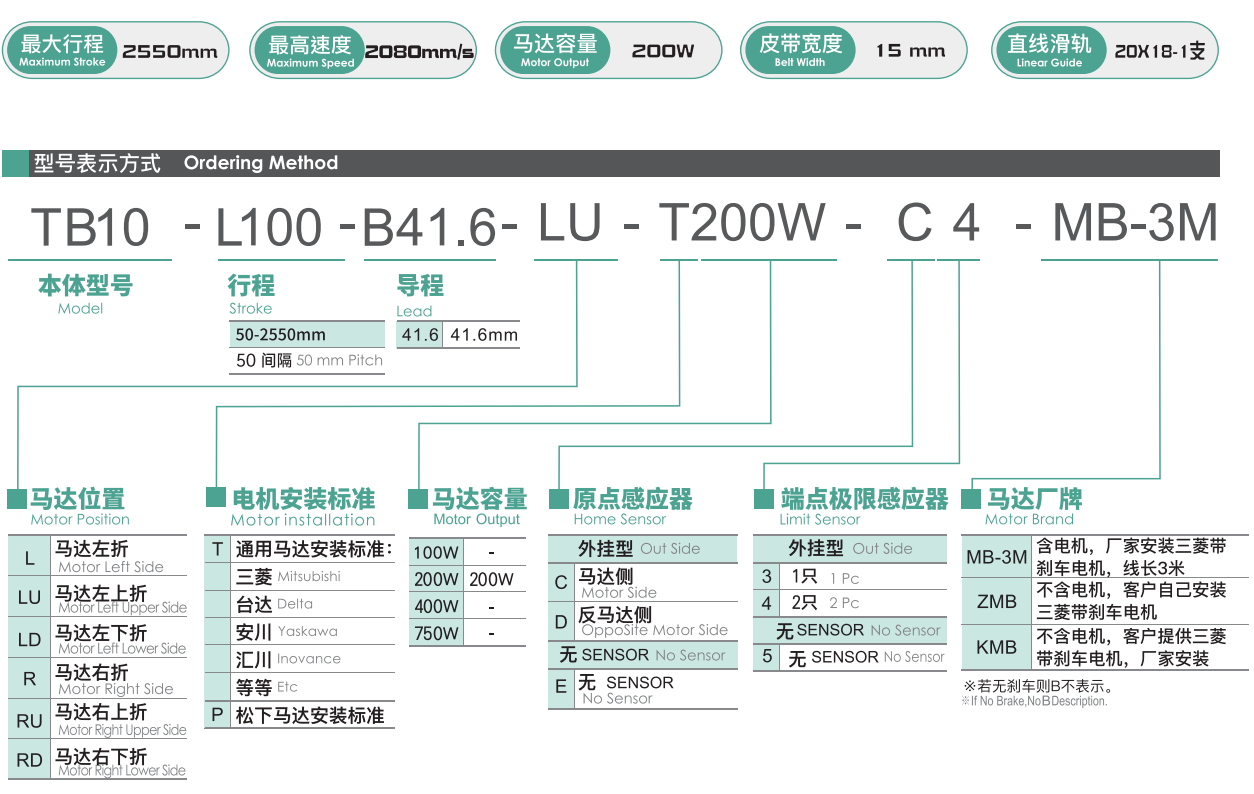

  • Объяснение модели:

=
