Анализ применения сервоэлектрических цилиндров в трехосном геотехническом испытательном оборудовании

В геотехнической инженерии и горнодобывающей промышленности трехосные испытания являются основным методом определения прочности на сдвиг и механических свойств материалов засыпки и геотехнических образцов. Традиционные машины для трехосных испытаний обычно используют гидравлическую или механическую винтовую нагрузку. Однако, поскольку требования к точности испытаний продолжают расти, двухстоечное трехосное испытательное оборудование, использующее сервоэлектрические цилиндры поскольку приводы с осевой нагрузкой постепенно становятся основной конфигурацией. Его техническая ценность наглядно продемонстрирована в прецизионном геотехническом испытательном оборудовании, таком как установки для трехосных испытаний отверждаемых на месте материалов обратной засыпки.

Принцип работы трехосного испытательного оборудования

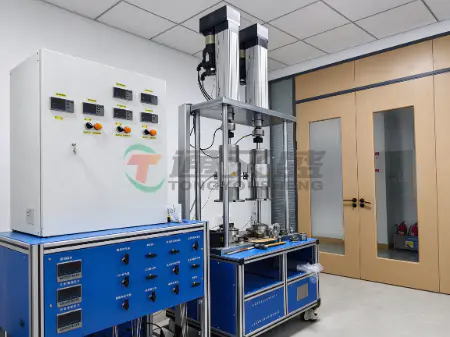

Установка для трехосных испытаний материалов засыпки на отверждение на месте построена на основе высокожесткой двухколонной нагрузочной рамы, а также верхней и нижней металлических напорных камер. Система ограничивающего давления, система порового давления и система контроля температуры моделируют фактические условия напряжения и среду отверждения, в которых подвергаются образцы на инженерных объектах. Во время испытаний образец помещается в барокамеру и подвергается осевому сжимающему нагружению механизмом нагружения при заданных удерживающих давлениях, поровом давлении и температурных условиях. Это позволяет получить такие ключевые параметры, как соотношение напряжения и деформации образца, прочность на сдвиг и характеристики проницаемости.

Во время этого процесса точность и стабильность осевой нагрузки напрямую определяют достоверность данных испытаний. Именно здесь сервоэлектрический цилиндр играет центральную роль.

Основная прикладная ценность сервоэлектрических цилиндров

Сервоэлектрический цилиндр состоит из серводвигателя, планетарного или шариковинтового узла, редуктора и устройства обратной связи по положению. Он преобразует вращательное движение серводвигателя в высокоточное линейное движение и выполняет функцию осевой нагрузки испытательного оборудования. К основным преимуществам этого типа оборудования можно отнести следующее:

1. Точное управление силой и смещением в замкнутом контуре.

Энкодер, встроенный в сервосистему, обеспечивает обратную связь по положению в реальном времени. Вместе с датчиком силы он обеспечивает замкнутый контур управления силой, перемещением и скоростью нагрузки. Он может выполнять испытания на постоянную, многоступенчатую или циклическую нагрузку и разгрузку строго в соответствии с заданным путем нагружения, отвечая строгим требованиям к процессу нагружения при трехосных испытаниях.

2. Высокая структурная жесткость и стабильная нагрузка.

Двухстоечная рама и высокожесткая трансмиссия электроцилиндра обеспечивают плавную передачу осевой нагрузки и минимальный люфт. Это эффективно снижает механические помехи во время испытаний, помогает поддерживать равномерную нагрузку на образец и улучшает повторяемость и сопоставимость данных.

3. Чистая и экологически безопасная работа в лабораторных условиях.

По сравнению с гидравлическими системами загрузки, электроцилиндры не требуют гидравлической силовой установки или гидравлических линий, что исключает риск загрязнения, вызванного утечками масла. Их работа отличается низким уровнем шума и отсутствием загрязнений, связанных с маслом, что делает их более подходящими для соблюдения строгих требований чистоты и экологической безопасности, предъявляемых к прецизионным лабораторным приборам.

4. Энергоэффективность и простота обслуживания.

Электрический цилиндр подает необходимую мощность во время погрузки, что делает его более энергоэффективным, чем гидравлическая система, работающая непрерывно. Его компактная конструкция и небольшое количество компонентов трансмиссии также сокращают требования к регулярному техническому обслуживанию, что значительно снижает эксплуатационные расходы в течение жизненного цикла оборудования.

5. Гибкая интеграция и высокая расширяемость.

Сервоэлектрические цилиндры можно легко интегрировать с главными системами управления и системами сбора данных. Их можно гибко запрограммировать в соответствии с различными процедурами испытаний и адаптировать к образцам разных размеров, а также к требованиям синхронизации нагрузки в нескольких камерах высокого давления. Это поддерживает различные сложные сценарии испытаний, включая отверждение на месте и тестирование проницаемости материалов обратной засыпки.

Отраслевые применения и перспективы

Помимо трехосного испытательного оборудования, сервоэлектрические цилиндры широко используются в областях, требующих точного линейного срабатывания, включая испытания механических свойств материалов, испытания сосудов под давлением, сейсмическое моделирование и прецизионную запрессовку. Поскольку стандарты испытаний продолжают предъявлять более высокие требования к точности загрузки, контролю скорости и отслеживаемости данных, системы загрузки с прямым приводом, основанные на сервоэлектрических цилиндрах, становятся важным направлением модернизации геотехнического оборудования и оборудования для испытаний материалов.

Для производителей испытательного оборудования выбор сервоэлектрических цилиндров со стабильной производительностью и надежной точностью не только помогает повысить конкурентоспособность оборудования, но также обеспечивает основу для обеспечения научной достоверности и строгости данных испытаний. От лабораторий до инженерных площадок сервоэлектрические цилиндры обеспечивают надежную поддержку при проведении геотехнических исследований и исследований в области материаловедения благодаря своей высокой точности и надежности.
