Полностью закрытый линейный модуль с шарико-винтовой передачей

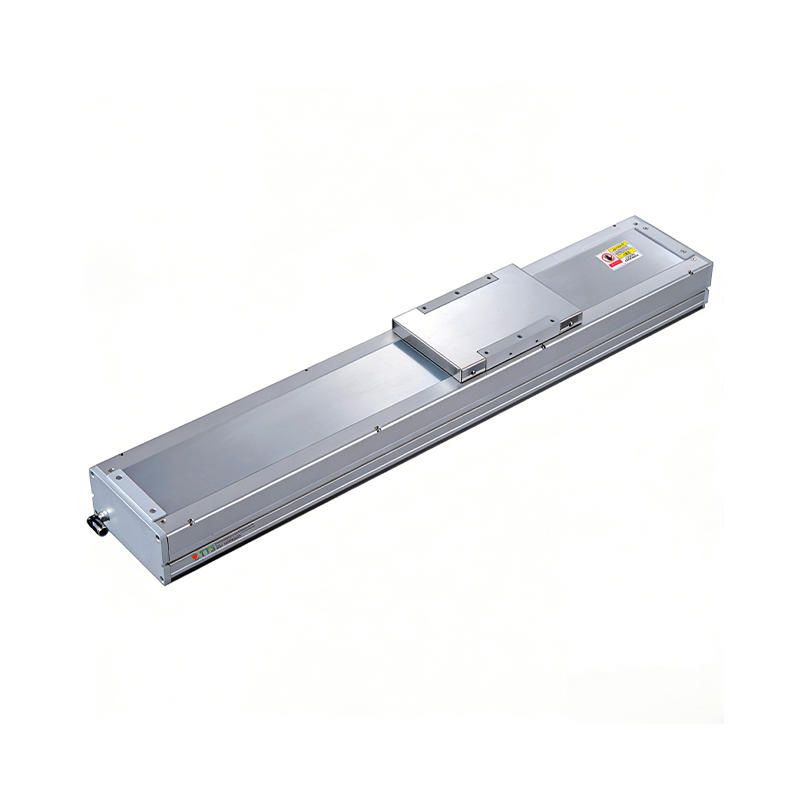

Промышленный линейный робот — линейный модуль с шарико-винтовой передачей, большим ходом и полностью закрытым исполнением

Полностью закрытый линейный модуль TF22 с шарико-винтовой передачей использует шарико-винтовую передачу высокой‑жесткости φ25 мм и прочную‑ линейную направляющую, предназначенную для приложений с большой‑нагрузкой и большим‑ ходом. Он имеет высокую повторяемость ±0,01 мм, совместим с серводвигателем мощностью 750 Вт, максимальную скорость 2000 мм/с, ход до 1500 мм. Широко используется в тяжелой автоматизации, станках с ЧПУ, крупномасштабных системах обработки и высоко‑мощных системах позиционирования.

Электронная почта: [email protected]
Запросите нас
Предыдущий:Нет предыдущей статьи
Следующая:Линейный модуль с шарико-винтовой передачей и полностью герметичным уплотнением для высоких нагрузок

  • Технические характеристики:

    Категория Параметр Значение
    Значение Повторяемость (мм) ±0,01
    Шаг шарико-винтовой пары (мм) 5 10 25 40
    Максимальная скорость (мм/с) 250 500 1250 2000
    Максимальная полезная нагрузка (горизонтальная, кг) 150 150 405 43
    Максимальная полезная нагрузка (вертикальная, кг) 55 45 20 12
    Номинальная тяга (Н) 2565 1281 640 320
    Шаг хода (мм) 50-1500 мм/50 интервал, 50 мм шаг
    Части Комплектующие 750
    Диаметр шарико-винтовой пары (мм) С7 ∅25 С7 ∅20
    Линейная направляющая высокой жесткости (мм) Ш23ХВ18
    Муфта (мм) 17х19 12х19
    Снаружи EE-SX672(NPN)/FC-SPX303Z-2M(NPN)
    Домашний датчик EE-SX674(NPN)/FC-SPX307Z-2M(NPN)

    Расположение датчика:

    Допустимый свес:

    Горизонтальная установка А Б С Настенная установка А Б С Вертикальная установка А С
    Вести 100 5000 633 557 Вести 110 500 569 4500 Вести 30 2355 2355
    125 3880 491 431 130 412 469 3711 40 1768 год 1768 год
    150 3357 396 347 150 347 396 3357 55 1288 1288
    Вести 100 3220 563 474 Вести 110 427 503 2900 Вести 25 2505 2505
    125 2554 434 367 130 351 414 2444 35 1795 год 1795 год
    150 2113 349 295 150 295 349 2113 45 1396 1396
    Вести 65 1522 614 458 Вести 70 420 564 1404 Вести 15 2711 2711
    85 1136 451 336 90 315 420 1066 20 2033 2033
    105 893 350 262 105 262 350 893 20 2033 2033
    Вести 18 2445 1616 1052 Вести 15 1272 1955 год 2948 Вести 7 3511 3511
    30 1436 938 613 24 778 1190 1813 год 12 2055 2055
    43 978 630 412 43 412 630 978 12 2055 2055

    Статический момент нагрузки:

    Параметр Значение (Единица измерения: Нм)
    MY 2052
    MP 2052
    MR 1810

    Значения крутящего момента, указанные в таблице, представляют собой центр тяжести.
    Гарантированный срок службы составляет 10 000 км при нормальном использовании изделия в соответствии со спецификациями каталога.
    Стандартные спецификации не распространяются на перевернутое использование, монтируемое на потолке. При необходимости свяжитесь с нашим отделом продаж для получения подробной информации.

  • Структура продукции:

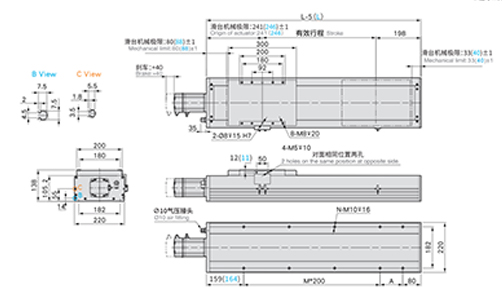

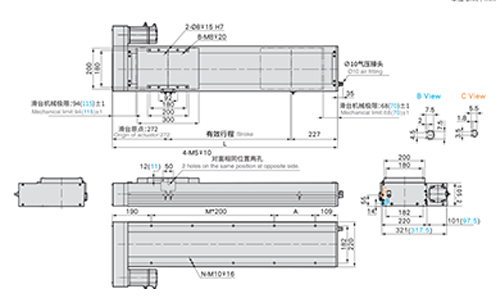

    Правая сторона двигателя

    Параметр 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
    Л 549 599 649 699 749 799 849 899 949 999 1049 1099 1149 1199 1249 1299 1349 1399 1449 1499 1549 1599 1649 1699 1749 1799 1849 1899 1949 1999
    А 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100
    М 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8
    Н 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20
    Вес (кг) 28,6 30.06 31,52 32,98 34,44 35,9 37,36 38,82 40,28 41,74 43,2 44,66 46.12 47,58 49,04 50,5 51,96 53,42 54,88 56,34 57,8 59,26 60,72 62.18 63,64 65,1 66,56 68,02 69,48 70,94

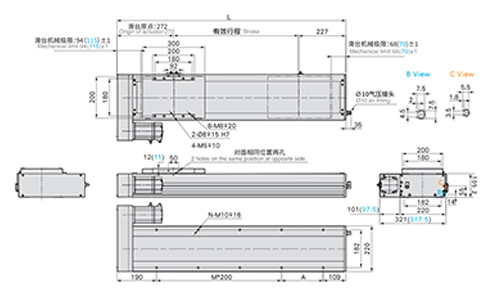

    Мотор Левая сторона

    Параметр 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
    Л 549 599 649 699 749 799 849 899 949 999 1049 1099 1149 1199 1249 1299 1349 1399 1449 1499 1549 1599 1649 1699 1749 1799 1849 1899 1949 1999
    А 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100
    М 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8
    Н 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20
    Вес (кг) 28,6 30.06 31,52 32,98 34,44 35,9 37,36 38,82 40,28 41,74 43,2 44,66 46.12 47,58 49,04 50,5 51,96 53,42 54,88 56,34 57,8 59,26 60,72 62.18 63,64 65,1 66,56 68,02 69,48 70,94

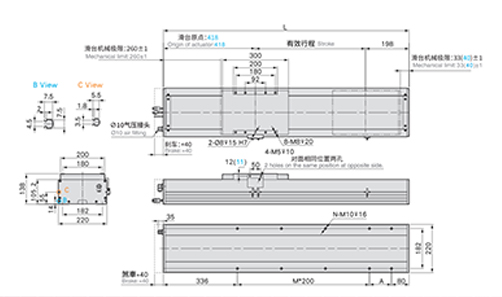

    Двигатель открыт

    Параметр 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
    Л 494 544 594 644 694 744 794 844 894 944 994 1044 1094 1144 1194 1244 1294 1344 1394 1444 1494 1544 1594 1644 1694 1744 1794 год 1844 год 1894 год 1944 год
    А 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100
    М 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8
    Н 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20
    Вес (кг) 27,5 28,96 30,42 31,88 33.34 34,8 36,26 37,72 39.18 40,64 42.1 43,56 45.02 46,48 47,94 49,4 50,86 52.32 53,78 55,24 56,7 58.16 59,62 61,08 62,54 64 65,46 66,92 68,38 69,84

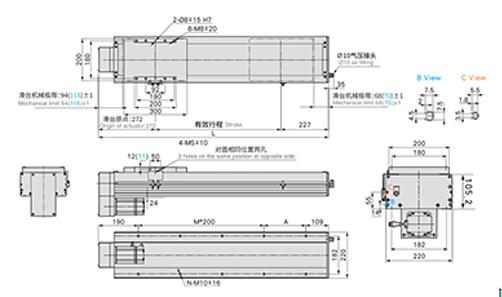

    Нижняя сторона двигателя

    Параметр 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
    Л 549 599 649 699 749 799 849 899 949 999 1049 1099 1149 1199 1249 1299 1349 1399 1449 1499 1549 1599 1649 1699 1749 1799 1849 1899 1949 1999
    А 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100
    М 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8
    Н 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20
    Вес (кг) 28,6 30.06 31,52 32,98 34,44 35,9 37,36 38,82 40,28 41,74 43,2 44,66 46.12 47,58 49,04 50,5 51,96 53,42 54,88 56,34 57,3 59,26 60,72 62.18 63,64 65,1 66,56 68,02 69,48 70,94

    Нижняя сторона двигателя

    Параметр 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
    Л 666 716 766 816 866 916 966 1016 1066 1116 1166 1216 1266 1316 1366 1416 1466 1516 1566 1616 1666 год 1716 1766 год 1816 год 1866 год 1916 год 1966 год 2016 2066 2116
    А 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100
    М 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8
    Н 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20
    Вес (кг) 29,75 31.22 32,69 34.16 35,63 37,1 38,57 40.04 41,51 42,98 44,45 45,92 47,39 48,86 50,33 51,3 53,27 54,74 56.21 57,68 59.15 60,62 62,09 63,56 65,03 66,5 67,97 69,44 70,91 72,38



  • Подходящая марка двигателя:

    Варианты шаговых двигателей

    Бренд Марк Тип тормоза Мощность двигателя (Вт) Напряжение переменного тока, В Модель двигателя Модель привода
    Mitsubishi М Без тормоза (горизонтальный тип) 750 220 HG-KN73J-S100 MR-JE-70A
    С тормозом (вертикального типа) 750 220 HG-KN73BJ-S100 MR-JE-70A
    Panasonic ПП Без тормоза (горизонтальный тип) 750 220 MHMF082L1U2M MCDLN35SE
    С тормозом (вертикального типа) 750 220 MHMF082L1V2M MCDLN35SE
    Delta Т Без тормоза (горизонтальный тип) 750 220 ECM-B3M-C20807RS1 ASD-B3-0721-L
    С тормозом (вертикального типа) 750 220 ECM-B3M-C20807SS1 ASD-B3-0721-L

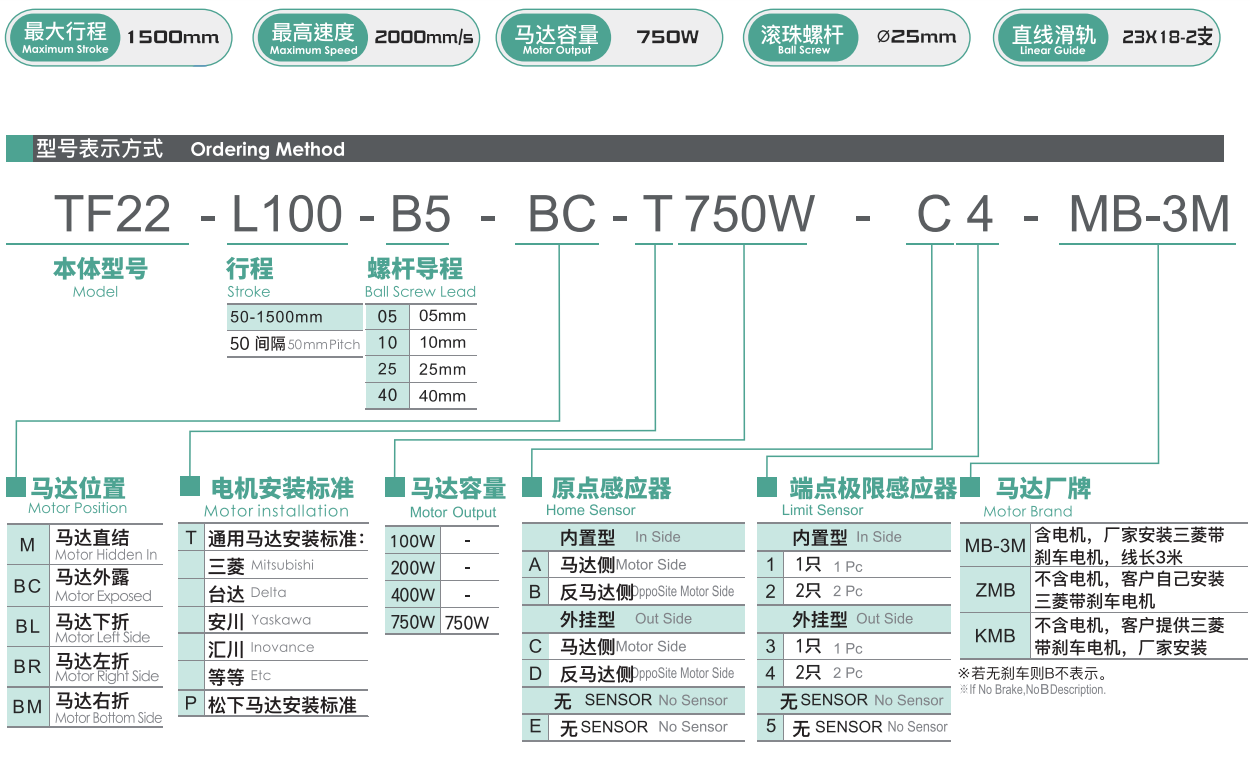

  • Объяснение модели:

=
