Линейный модуль со встроенной направляющей с нагрузкой 110 кг и большим ходом

Дом / Продукция / Модуль линейного перемещения / Линейный модуль со встроенной направляющей / Линейный модуль со встроенной направляющей с нагрузкой 110 кг и большим ходом

  • Линейный модуль со встроенной направляющей с нагрузкой 110 кг и большим ходом
  • Линейный модуль со встроенной направляющей с нагрузкой 110 кг и большим ходом
Линейный модуль со встроенной направляющей

Линейный модуль со встроенной направляющей с нагрузкой 110 кг и большим ходом

Этот линейный модуль с длинным ходом и рельсовой подвеской грузоподъемностью 110 кг специально разработан для линейных перемещений на большие расстояния, обеспечивая длинный эффективный ход и стабильно выдерживая номинальную нагрузку 110 кг без ущерба для устойчивости трансмиссии. Линейный модуль с рельсовой встроенной конструкцией оснащен направляющей высокой твердости и износостойкой конструкцией трансмиссии, что повышает противоусталостные характеристики и обеспечивает долговечность при непрерывной работе с длинным ходом. Этот линейный модуль, встроенный в рельсы, широко применяется в крупномасштабном автоматизированном оборудовании, линиях транспортировки материалов, системах подачи портального типа и других сценариях, требующих как длительного перемещения, так и надежной несущей способности.

Электронная почта: [email protected]
Запросите нас
Предыдущий:Прецизионный линейный модуль со встроенной направляющей и двумя ползунами
Следующая:Линейный модуль со встроенной направляющей и шарико-винтовой передачей для высоких нагрузок

  • Технические характеристики:

    Категория Параметр Значение
    Значение Повторяемость (мм) ±0,01
    Шаг шарико-винтовой пары (мм) 5 10 20 32
    Максимальная скорость (мм/с) 250 500 1000 1600
    Максимальная полезная нагрузка (горизонтальная, кг) 110 88 40 30
    Максимальная полезная нагрузка (вертикальная, кг) 33 22 10 8
    Номинальная тяга (Н) 1388 694 347 218
    Шаг хода (мм) 50-1250 мм/50 интервал, 50 мм шаг
    Части Комплектующие 400
    Диаметр шарико-винтовой пары (мм) С7 ∅16
    Муфта (мм) 10Х14
    Датчик исходного положения (внешний) EE-SX674(NPN)
    FC-SPX307Z-2M(NPN)

    Расположение датчика:

    Допустимый свес:

    Горизонтальная установка А Б С Настенная установка А Б С Вертикальная установка А С
    Вести 60кг 2850 250 340 Вести 55кг 280 280 3300 Вести 15кг 1200 1200
    80кг 2100 180 250 75кг 200 195 2400 75кг 820 820
    110кг 1500 120 170 110кг 130 125 1550 110кг 550 550
    Вести 30кг 2850 490 600 Вести 35кг 400 410 2500 Вести 10кг 1600 1600
    50кг 1700 280 350 55кг 245 250 1550 14кг 1150 1150
    88кг 950 140 190 88кг 150 150 950 22кг 730 730
    Вести 10кг 3400 1250 1400 Вести 12кг 900 1070 3000 Вести 7кг 1800 1800
    22кг 1650 550 620 20кг 550 630 1800 10кг 1250 1250
    40кг 900 290 330 40кг 260 300 900 - - -
    Вести 15кг 1100 570 550 Вести 15кг 440 570 1050 Вести 5кг 1600 1600
    25кг 620 330 320 30кг 210 270 520 8кг 1000 1000
    30кг 520 270 260 - - - - - - -

    Статический момент нагрузки:

    Параметр Значение (Единица измерения: Нм)
    MY 1168
    MP 606
    MR 606

    Значения крутящего момента, указанные в таблице, представляют собой центр тяжести.
    Гарантированный срок службы составляет 10 000 км при нормальном использовании изделия в соответствии со спецификациями каталога.
    Стандартные спецификации не распространяются на перевернутое использование, монтируемое на потолке. При необходимости свяжитесь с нашим отделом продаж для получения подробной информации.

  • Структура продукции:

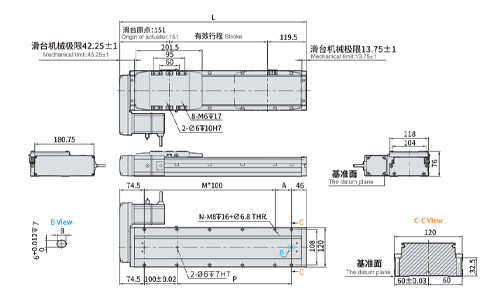

    Правая сторона двигателя

    Ход 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250
    Л 320,5 370,5 420,5 470,5 520,5 570,5 620,5 670,5 720,5 770,5 820,5 870,5 920,5 970,5 1020,5 1070,5 1120,5 1170,5 1220,5 1270,5 1320,5 1370,5 1420,5 1470,5 1520,5
    А 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100
    М 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 13 13
    Н 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 28 28 30 30
    ПП 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    КГ 5.25 5.6 5,95 6.3 6,65 7 7.35 7,7 8.05 8.4 8,75 9.1 9.45 9,8 10.15 10,85 11.2 11.55 11,9 12.25 12,6 12.56 12.91 13.26 13.61

    При ходе 50 мм верхние фиксирующие монтажные отверстия на основном корпусе будут заблокированы ползуном, что позволит использовать для фиксации только 4 винта. Клиентам рекомендуется закрепить основной корпус с помощью нижних фиксирующих монтажных отверстий.

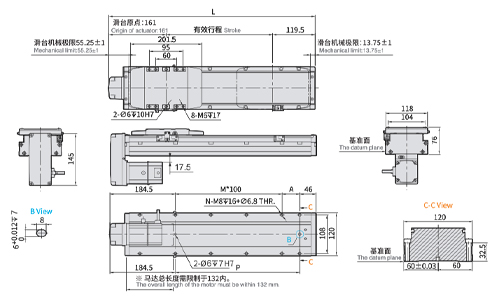

    Мотор Левая сторона

    Ход 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250
    Л 320,5 370,5 420,5 470,5 520,5 570,5 620,5 670,5 720,5 770,5 820,5 870,5 920,5 970,5 1020,5 1070,5 1120,5 1170,5 1220,5 1270,5 1320,5 1370,5 1420,5 1470,5 1520,5
    А 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100
    М 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 13 13
    Н 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 28 28 30 30
    ПП 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    КГ 5.25 5.6 5,95 6.3 6,65 7 7.35 7,7 8.05 8.4 8,75 9.1 9.45 9,8 10.15 10,85 11.2 11.55 11,9 12.25 12,6 12.56 12.91 13.26 13.61

    При ходе 50 мм верхние фиксирующие монтажные отверстия на основном корпусе будут заблокированы ползуном. Для фиксации можно использовать только 4 винта. Клиентам рекомендуется закрепить основной корпус с помощью нижних фиксирующих монтажных отверстий.

    Двигатель открыт

    Ход 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250
    Л 344 394 444 494 544 594 644 694 744 794 844 894 944 994 1044 1094 1144 1194 1244 1294 1344 1394 1444 1494 1544
    А 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100
    М 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 13 13
    Н 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 28 28 30 30
    ПП 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    КГ 5.05 5.4 5,75 6.1 6.45 6,8 7.15 7,5 7,85 8.2 8,55 8,9 9.25 9.6 9,95 10.3 10,65 11 11.35 11,7 12.05 12.4 12.75 13.1 13.45

    При ходе 50 мм верхние фиксирующие монтажные отверстия на основном корпусе будут заблокированы ползуном, что позволит использовать для фиксации только 4 винта. Клиентам рекомендуется закрепить основной корпус с помощью нижних фиксирующих монтажных отверстий.

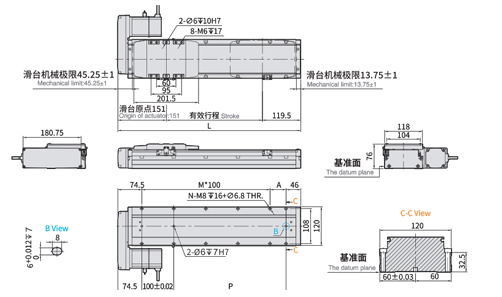

    Нижняя сторона двигателя

    Ход 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250
    Л 330,5 380,5 430,5 480,5 530,5 580,5 630,5 680,5 730,5 780,5 830,5 880,5 930,5 980,5 1030,5 1080,5 1130,5 1180,5 1230,5 1280,5 1330,5 1380,5 1430,5 1480,5 1530,5
    А 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100 50 100
    М 0 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12
    Н 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 28 28
    ПП 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    КГ 5.21 5.56 5,91 6.26 6.61 6,96 7.31 7,66 8.01 8.36 8.71 9.06 9.41 9,76 10.11 10.46 10,81 11.16 11.51 11,86 12.21 12.56 12.91 13.26 13.61

    При ходе 50 мм верхние фиксирующие монтажные отверстия на основном корпусе будут заблокированы ползуном, что позволит использовать для фиксации только 4 винта. Клиентам рекомендуется закрепить основной корпус с помощью нижних фиксирующих монтажных отверстий.

  • Подходящая марка двигателя:

    Варианты шаговых двигателей

    Бренд Марк Тормоз Мощность, Вт Напряжение переменного тока, В Модель двигателя Модель привода
    Mitsubishi М Без тормоза (горизонтальный тип) 400 220 HG-KN43J-S100 MR-JE-40A
    С тормозом (вертикального типа) 400 220 HG-KN43BJ-S100 MR-JE-40A
    Panasonic ПП Без тормоза (горизонтальный тип) 400 220 MHMF042L1U2M МБДЛН25СЕ
    С тормозом (вертикального типа) 400 220 MHMF042L1V2M МБДЛН25СЕ
    Delta Т Без тормоза (горизонтальный тип) 400 220 ECM-B3M-C20604RS1 ASD-B3-0421-L
    С тормозом (вертикального типа) 400 220 ECM-B3M-C20604SS1 ASD-B3-0421-L

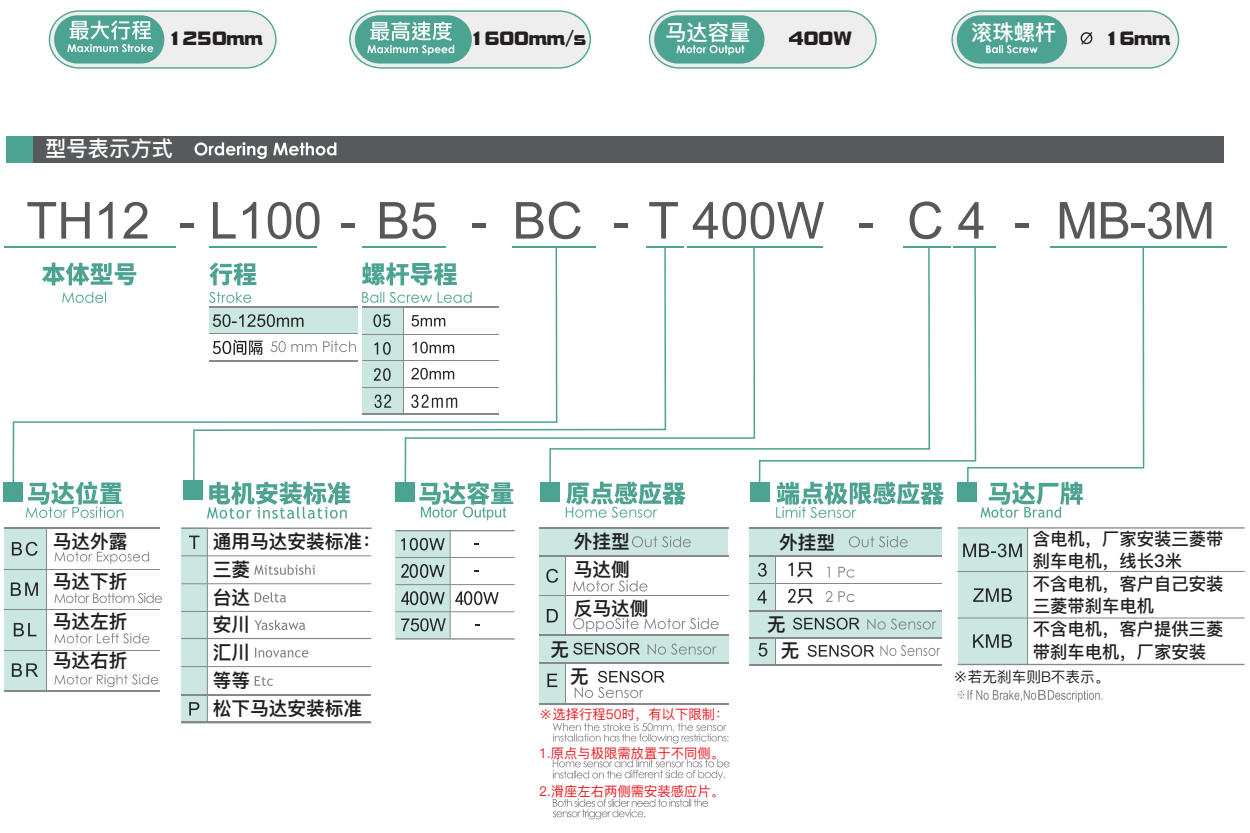

  • Объяснение модели:

=
