Средний линейный модуль с линейным двигателем

Модуль линейного двигателя средней мощности с большим ходом и большой тягой

TYSM11-L — это модуль линейного двигателя среднего размера, созданный для требовательных сценариев автоматизации средних и тяжелых условий эксплуатации с большим ходом.
При ширине всего 115 мм он обеспечивает диапазон хода 3720 мм, максимальную скорость 2000 мм/с и ускорение 2 G, что обеспечивает быстрое и отзывчивое линейное движение даже при увеличенной длине хода. Он обеспечивает постоянную тягу 203 Н и выдерживает максимальную нагрузку 45 кг (при 0,5 м/с, 0,5 G), что делает его хорошо подходящим для применений, требующих как мощности, так и точности. Его система с двумя направляющими для поверхностного монтажа обеспечивает постоянную стабильность и повторяемость движения, что делает его идеальным для транспортировки материалов, автоматизации сборки и промышленных систем позиционирования. Он поддерживает гибкий монтаж и полную интеграцию со стандартными архитектурами управления движением.

Электронная почта: [email protected]
Запросите нас
Предыдущий:Нет предыдущей статьи
Следующая:Длинноходовой модуль линейного двигателя с двумя рельсами поверхностного монтажа среднего размера

  • Параметр -1

    Ширина корпуса 115 мм
    Максимальная скорость 2000 мм/с
    Непрерывная тяга 203Н
    Максимальный ход 3720 мм
    Максимальное ускорение 2G
    Максимальная нагрузка 45 кг (0,5 м/с, 0,5 G)


    Параметр -2

    Горизонтальная установка A B C Настенная установка A B C
    v=0,5 м/с
    а=5м/с²     		30 кг 1167 382 541 v=0,5 м/с
    а=5м/с²     		20 кг 517 495 1116
    35 кг 532 173 246 25 кг 331 322 714
    45 кг 320 104 148 28 кг 245 242 530
    v=0,8м/с
    а=8м/с²     		25 кг 515 230 298 v=0,8м/с
    а=8м/с²     		12 кг 494 549 876
    30 кг 317 141 184 20 кг 272 309 484
    40 кг 218 97 126 23 кг 229 262 407
    v=1м/с
    а=10м/с²     		23 кг 342 171 212 v=1м/с
    а=10м/с²     		10 кг 465 612 848
    28 кг 268 134 163 15 кг 291 390 535
    33 кг 217 108 130 20 кг 204 280 378
    v=1,5 м/с
    а=15м/с²     		12 кг 291 242 228 v=1,5 м/с
    а=15м/с²     		9 кг 243 504 559
    15 кг 219 186 171 11 кг 189 394 445
    17 кг 185 160 144 13 кг 152 318 366
    v=2,0 м/с
    а=20м/с²     		9 кг 155 216 145 v=2,0 м/с
    а=20м/с²     		7 кг 142 393 347
    10 кг 133 190 124 9 кг 100 278 245
    11 кг 115 169 108 11 кг 73 204 180

    Статический момент загрузки:

    Товар Значение (единица измерения: Нм)
    MY 1742
    член парламента 1742
    MR 2951

    Значения крутящего момента, указанные в таблице, соответствуют центру тяжести.
    Гарантийный срок службы составляет 10 000 км при нормальном использовании изделия с соблюдением характеристик, указанных в каталоге.
    Стандартные характеристики не распространяются на потолочное перевернутое использование. При необходимости свяжитесь с нашим отделом продаж для получения подробной информации.

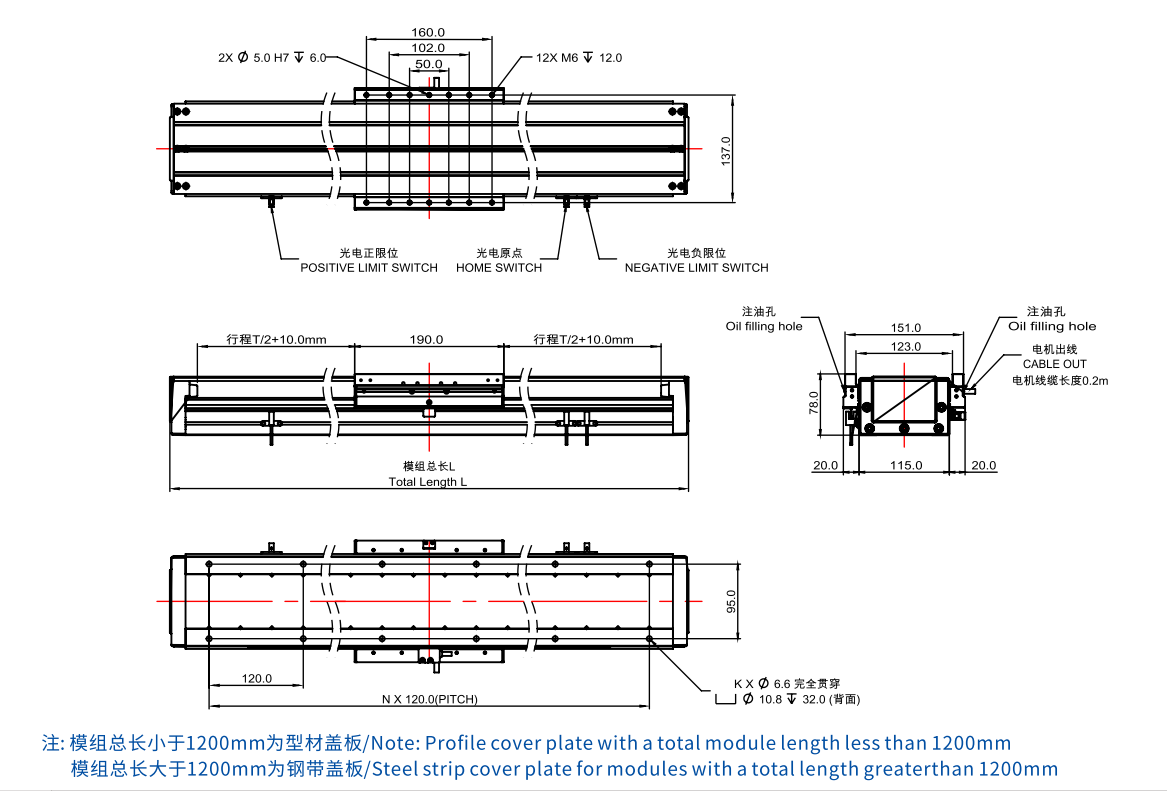

    Параметр -3


    Параметр -4

    Параметр ы Ход Т=60мм Ход Т=120 мм Ход Т=180 мм Ход Т=240 мм Ход Т=300мм Ход Т=360мм Ход Т=420мм Ход Т=480 мм Ход Т=540мм Ход Т=600мм Ход Т=660мм Ход Т=720мм Ход Т=780мм Ход Т=840мм Ход Т=900мм Ход Т=960мм Ход Т=1020мм Ход Т=1080мм Ход Т=1140мм Ход Т=1200мм Ход Т=1260мм
    K 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26
    N 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12
    Д (мм) 340 400 460 520 580 640 700 760 820 880 940 1000 1060 1120 1180 1236 1296 1356 1416 1476 1536
    Вес модуля (кг) 9 9.8 10.5 11.3 12 12.8 13.5 14.3 15 15.8 16.5 17.3 18 18.8 19.5 20.3 21 21.8 22.5 23.3 24

    Параметр ы Ход Т=1320мм Ход Т=1380мм Ход Т=1440мм Ход Т=1500мм Ход Т=1560мм Ход Т=1620мм Ход Т=1680мм Ход Т=1740мм Ход Т=1800мм Ход Т=1860мм Ход Т=1920мм Ход Т=1980мм Ход Т=2040мм Ход Т=2100мм Ход Т=2160мм Ход Т=2220мм Ход Т=2280мм Ход Т=2340мм Ход Т=2400мм Ход Т=2460мм Ход Т=2520мм
    K 26 28 28 30 30 32 32 34 34 36 36 38 38 40 40 42 42 44 44 46 46
    N 12 13 13 14 14 15 15 16 16 17 17 18 18 19 19 20 20 21 21 22 22
    Д (мм) 1596 1656 1716 1776 1836 1896 1956 2016 2076 2136 2196 2256 2316 2376 2436 2496 2556 2616 2676 2736 2796
    Вес модуля (кг) 24.8 25.5 26.3 27 27.8 28.5 29.3 30 30.8 31.5 32.3 33 33.8 34.5 35.3 36 36.8 37.5 38.3 39 39.8

    Параметр ы Ход Т=2580мм Ход Т=2640мм Ход Т=2700мм Ход Т=2760мм Ход Т=2820мм Ход Т=2880мм Ход Т=2940мм Ход Т=3000мм Ход Т=3060мм Ход Т=3120мм Ход Т=3180мм Ход Т=3240мм Ход Т=3300мм Ход Т=3360мм Ход Т=3420мм Ход Т=3480мм Ход Т=3540мм Ход Т=3600мм Ход Т=3660мм Ход Т=3720мм
    K 48 48 50 50 52 52 54 54 56 56 58 58 60 60 62 62 64 64 66 66
    N 23 23 24 24 25 25 26 26 27 27 28 28 29 29 30 30 31 31 32 32
    Д (мм) 2856 2916 2976 3036 3096 3156 3216 3276 3336 3396 3456 3516 3576 3636 3696 3756 3816 3876 3936 3996
    Вес модуля (кг) 40.5 41.3 42 42.8 43.5 44.3 45 45.8 46.5 47.3 48 48.8 49.5 50.3 51 51.8 52.5 53.3 54 54.8

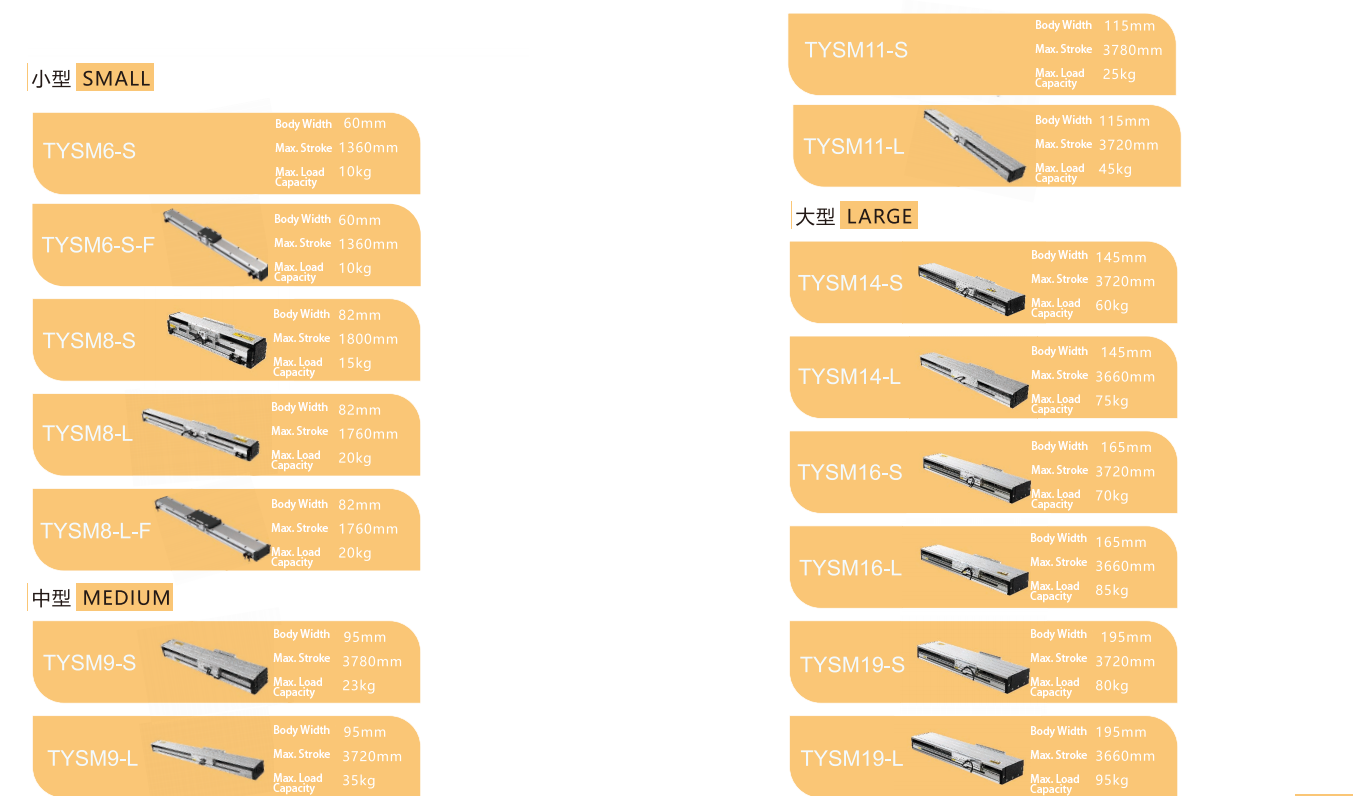

  • Обзор линейных модулей

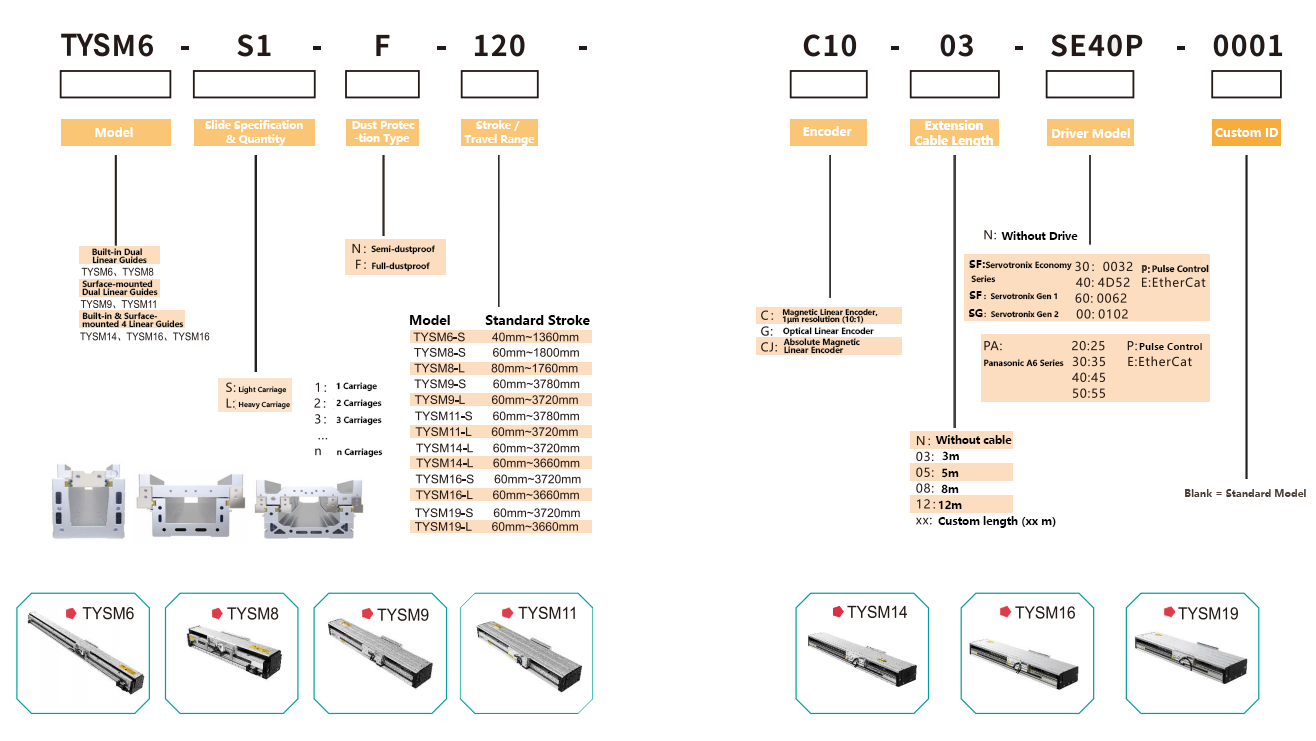

    Описание модели

=
