Длинноходовой модуль линейного двигателя с двумя рельсами поверхностного монтажа среднего размера

Дом / Продукция / Модуль линейного двигателя / Средний линейный модуль с линейным двигателем / Длинноходовой модуль линейного двигателя с двумя рельсами поверхностного монтажа среднего размера

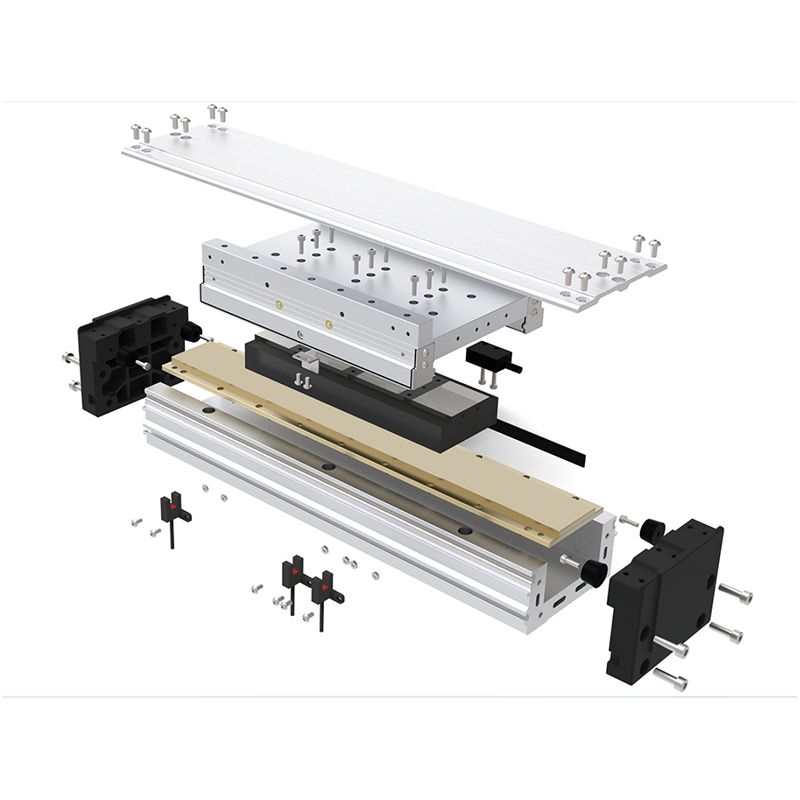

  • Длинноходовой модуль линейного двигателя с двумя рельсами поверхностного монтажа среднего размера
  • Длинноходовой модуль линейного двигателя с двумя рельсами поверхностного монтажа среднего размера
  • Длинноходовой модуль линейного двигателя с двумя рельсами поверхностного монтажа среднего размера
  • Длинноходовой модуль линейного двигателя с двумя рельсами поверхностного монтажа среднего размера
Средний линейный модуль с линейным двигателем

Длинноходовой модуль линейного двигателя с двумя рельсами поверхностного монтажа среднего размера

TYSM11-S — это модуль линейного двигателя среднего размера с двойными направляющими для поверхностного монтажа, предназначенный для эффективных приложений автоматизации при легкой и средней нагрузке.
При ширине корпуса 115 мм этот агрегат обеспечивает максимальный ход 3780 мм, максимальную скорость 2000 мм/с и максимальное ускорение 2 G, что обеспечивает быстрое и отзывчивое линейное движение с большим ходом. Он обеспечивает постоянную тягу 152 Н и выдерживает максимальную нагрузку 25 кг при рабочих условиях 0,5 м/с и 0,5 G. Конструкция с двумя направляющими для поверхностного монтажа снижает трение, сохраняя при этом стабильное движение и постоянную точность позиционирования, что делает ее подходящей для систем сканирования, погрузочно-разгрузочных работ и автоматизированного оборудования среднего размера. Он поддерживает гибкие схемы установки и бесшовную интеграцию со стандартными системами управления движением.

Электронная почта: [email protected]
Запросите нас
Предыдущий:Модуль линейного двигателя средней мощности с большим ходом и большой тягой
Следующая:Модуль линейного двигателя среднего размера с двойной направляющей и тяжелой кареткой

  • Параметр -1

    Ширина корпуса 115 мм
    Максимальная скорость 2000 мм/с
    Непрерывная тяга 152Н
    Максимальный ход 3780 мм
    Максимальное ускорение 2G
    Максимальная нагрузка 25 кг (0,5 м/с, 0,5 G)


    Параметр -2

    Горизонтальная установка A B C Настенная установка A B C
    v=0,5 м/с
    а=5м/с²     		18 кг 229 116 120 v=0,5 м/с
    а=5м/с²     		15 кг 134 129 254
    20 кг 197 100 103 18 кг 101 97 191
    25 кг 140 71 73 20 кг 84 81 160
    v=0,8м/с
    а=8м/с²     		12 кг 225 154 144 v=0,8м/с
    а=8м/с²     		11 кг 145 185 227
    14 кг 183 128 117 13 кг 114 145 178
    16 кг 152 108 97 15 кг 91 116 142
    v=1м/с
    а=10м/с²     		9 кг 249 185 172 v=1м/с
    а=10м/с²     		8 кг 184 272 267
    11 кг 193 146 133 10 кг 136 201 197
    13 кг 153 119 106 12 кг 104 154 151
    v=1,5 м/с
    а=15м/с²     		7 кг 176 147 150 v=1,5 м/с
    а=15м/с²     		7 кг 106 196 194
    8 кг 145 125 124 8 кг 87 160 161
    9 кг 122 108 103 9 кг 71 133 136
    v=2,0 м/с
    а=20м/с²     		5 кг 66 114 66 v=2,0 м/с
    а=20м/с²     		5 кг 42 104 98
    6 кг 46 82 45 6 кг 27 68 64
    7 кг 30 57 30 7 кг 16 42 39

    Статический момент загрузки:

    Товар Значение (единица измерения: Нм)
    MY 358
    член парламента 358
    MR 1844

    Значения крутящего момента, указанные в таблице, соответствуют центру тяжести.
    Гарантийный срок службы составляет 10 000 км при нормальном использовании изделия с соблюдением характеристик, указанных в каталоге.
    Стандартные характеристики не распространяются на потолочное перевернутое использование. При необходимости свяжитесь с нашим отделом продаж для получения подробной информации.

    Параметр -3


    Параметр -4

    Параметр ы Ход Т=60мм Ход Т=120 мм Ход Т=180 мм Ход Т=240 мм Ход Т=300мм Ход Т=360мм Ход Т=420мм Ход Т=480 мм Ход Т=540мм Ход Т=600мм Ход Т=660мм Ход Т=720мм Ход Т=780мм Ход Т=840мм Ход Т=900мм Ход Т=960мм Ход Т=1020мм Ход Т=1080мм Ход Т=1140мм Ход Т=1200мм Ход Т=1260мм
    K 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24
    N 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11
    Д (мм) 280 340 400 460 520 580 640 700 760 820 880 940 1000 1060 1120 1180 1236 1296 1356 1416 1476
    Вес модуля (кг) 7.5 8.3 9 9.8 10.5 11.3 12 12.8 13.5 14.3 15 15.8 16.5 17.3 18 18.8 19.5 20.3 21 21.8 22.5

    Параметр ы Ход Т=1320мм Ход Т=1380мм Ход Т=1440мм Ход Т=1500мм Ход Т=1560мм Ход Т=1620мм Ход Т=1680мм Ход Т=1740мм Ход Т=1800мм Ход Т=1860мм Ход Т=1920мм Ход Т=1980мм Ход Т=2040мм Ход Т=2100мм Ход Т=2160мм Ход Т=2220мм Ход Т=2280мм Ход Т=2340мм Ход Т=2400мм Ход Т=2460мм Ход Т=2520мм
    K 26 26 28 28 30 30 32 32 34 34 36 36 38 38 40 40 42 42 44 44 46
    N 12 12 13 13 14 14 15 15 16 16 17 17 18 18 19 19 20 20 21 21 22
    Д (мм) 1536 1596 1656 1716 1776 1836 1896 1956 2016 2076 2136 2196 2256 2316 2376 2436 2496 2556 2616 2676 2736
    Вес модуля (кг) 23.3 24 24.8 25.5 26.3 27 27.8 28.5 29.3 30 30.8 31.5 32.3 33 33.8 34.5 35.3 36 36.8 37.5 38.3

    Параметр ы Ход Т=2580мм Ход Т=2640мм Ход Т=2700мм Ход Т=2760мм Ход Т=2820мм Ход Т=2880мм Ход Т=2940мм Ход Т=3000мм Ход Т=3060мм Ход Т=3120мм Ход Т=3180мм Ход Т=3240мм Ход Т=3300мм Ход Т=3360мм Ход Т=3420мм Ход Т=3480мм Ход Т=3540мм Ход Т=3600мм Ход Т=3660мм Ход Т=3720мм Ход Т=3780мм
    K 46 48 48 50 50 52 52 54 54 56 56 58 58 60 60 62 62 64 64 66 66
    N 22 23 23 24 24 25 25 26 26 27 27 28 28 29 29 30 30 31 31 32 32
    Д (мм) 2796 2856 2916 2976 3036 3096 3156 3216 3276 3336 3396 3456 3516 3576 3636 3696 3756 3816 3876 3936 3996
    Вес модуля (кг) 39 39.8 40.5 41.3 42 42.8 43.5 44.3 45 45.8 46.5 47.3 48 48.8 49.5 50.3 51 51.8 52.5 53.3 54

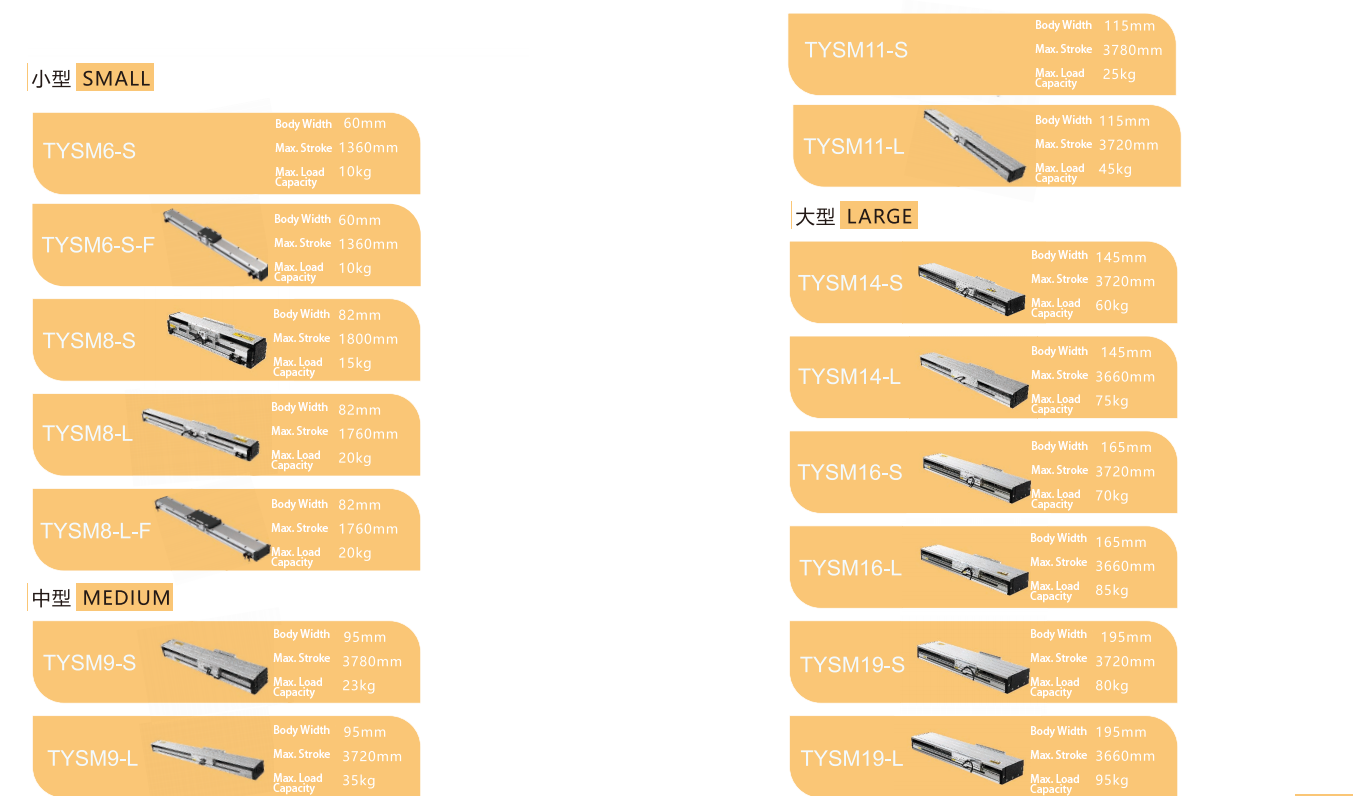

  • Обзор линейных модулей

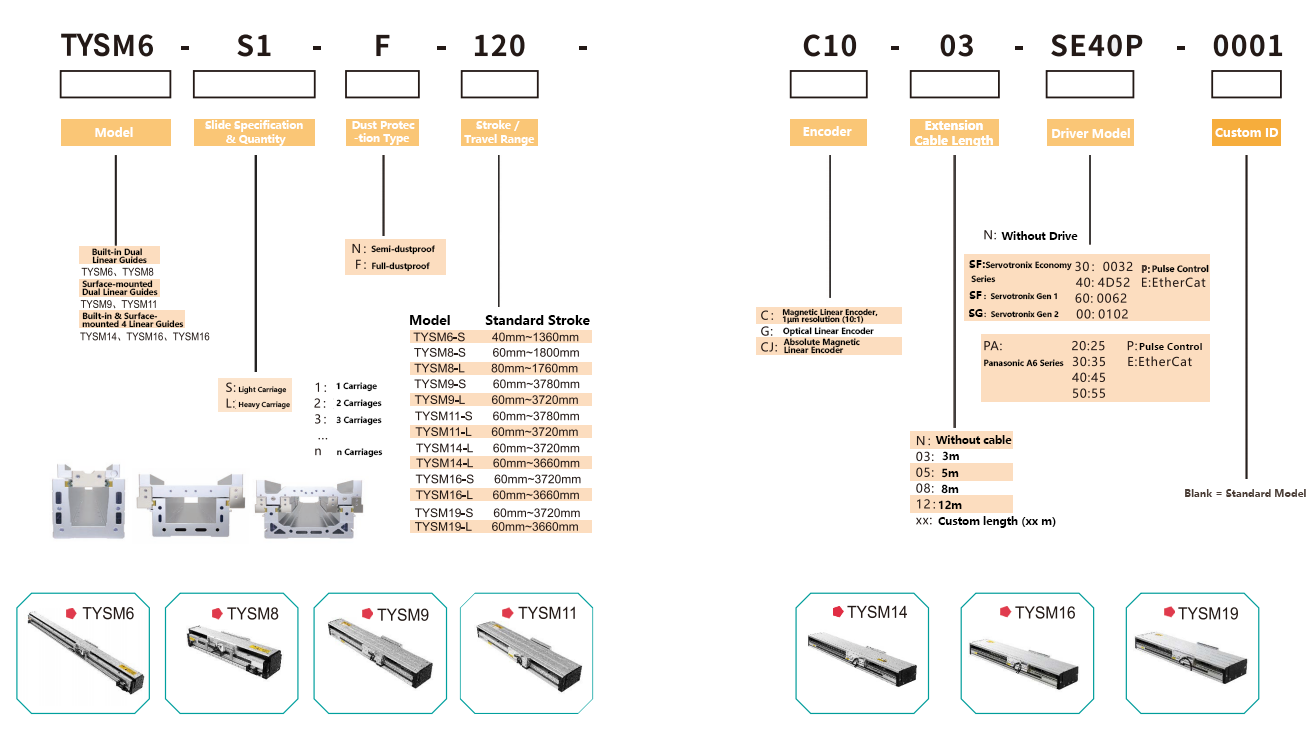

    Описание модели

=
