Средний линейный модуль с линейным двигателем

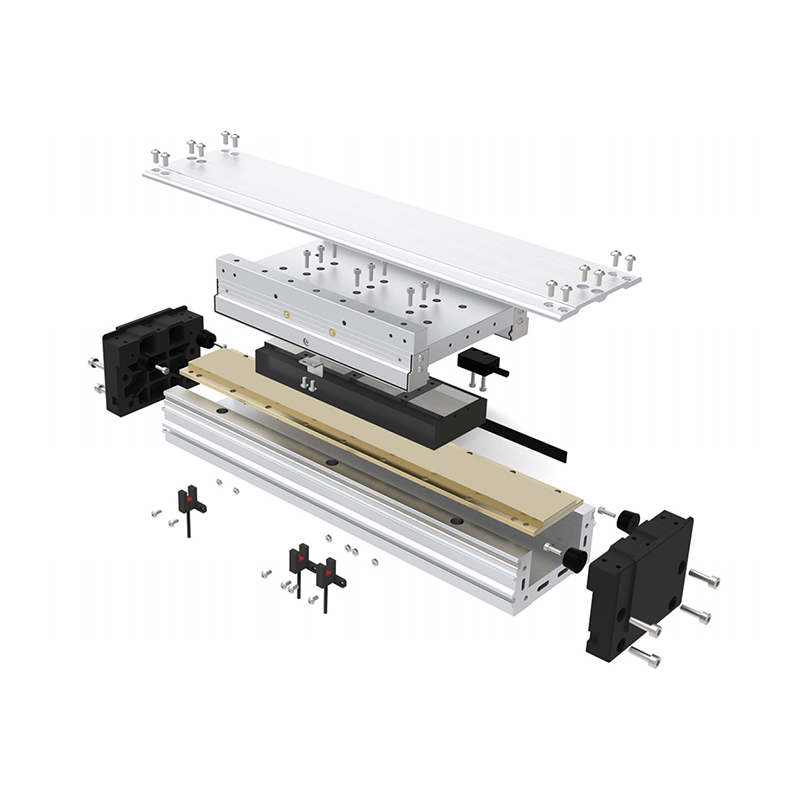

Модуль линейного двигателя среднего размера с двумя направляющими для поверхностного монтажа

TYSM9-S — это модуль линейного двигателя среднего размера с двойными направляющими для поверхностного монтажа и кареткой для легких условий эксплуатации, предназначенный для высокоэффективных приложений автоматизации с легкой и средней нагрузкой.
При ширине корпуса 95 мм этот модуль обеспечивает впечатляющий максимальный ход 3780 мм, максимальную скорость 2000 мм/с и максимальное ускорение 2 G, что обеспечивает быстрое и быстрое линейное перемещение с большим ходом. Он обеспечивает постоянную тягу 110 Н и выдерживает максимальную нагрузку 23 кг при скорости 0,5 м/с и перегрузке 0,5 G. Конструкция с двумя направляющими для поверхностного монтажа и легкая каретка обеспечивают низкое трение, плавность работы и стабильную точность позиционирования, что делает его идеальным для погрузочно-разгрузочных работ, систем сканирования и автоматизированного оборудования среднего размера. Он предлагает гибкую установку и полную совместимость со стандартными системами управления для бесшовной интеграции.

Электронная почта: [email protected]
Запросите нас
Предыдущий:Модуль линейного двигателя среднего размера с двойной направляющей и тяжелой кареткой
Следующая:нет следующей продукции

  • Параметр -1

    Ширина корпуса 95 мм
    Максимальная скорость 2000 мм/с
    Непрерывная тяга 110Н
    Максимальный ход 3780 мм
    Максимальное ускорение 2G
    Максимальная нагрузка 23 кг (0,5 м/с, 0,5 G)


    Параметр -2

    Горизонтальная установка A B C Настенная установка A B C
    v=0,5 м/с
    а=5м/с²     		18 кг 289 147 138 v=0,5 м/с
    а=5м/с²     		12 кг 207 220 432
    20 кг 251 128 120 15 кг 153 163 320
    23 кг 207 105 99 18 кг 117 125 245
    v=0,8м/с
    а=8м/с²     		10 кг 353 245 210 v=0,8м/с
    а=8м/с²     		10 кг 192 263 323
    12 кг 283 200 168 12 кг 151 206 253
    15 кг 212 154 126 14 кг 121 166 204
    v=1м/с
    а=10м/с²     		8 кг 357 280 232 v=1м/с
    а=10м/с²     		7 кг 253 399 391
    10 кг 273 218 177 9 кг 185 292 286
    12 кг 217 177 141 11 кг 142 223 219
    v=1,5 м/с
    а=15м/с²     		6 кг 310 269 231 v=1,5 м/с
    а=15м/с²     		6 кг 188 378 297
    7 кг 257 226 192 7 кг 155 315 245
    8 кг 217 194 163 8 кг 129 267 206
    v=2,0 м/с
    а=20м/с²     		4 кг 205 289 203 v=2,0 м/с
    а=20м/с²     		4 кг 138 385 332
    5 кг 153 224 151 5 кг 102 284 240
    6 кг 119 181 117 6 кг 77 217 183

    Статический момент загрузки:

    Товар Значение (единица измерения: Нм)
    MY 358
    член парламента 358
    MR 1526

    Значения крутящего момента, указанные в таблице, соответствуют центру тяжести.
    Гарантийный срок службы составляет 10 000 км при нормальном использовании изделия с соблюдением характеристик, указанных в каталоге.
    Стандартные характеристики не распространяются на потолочное перевернутое использование. При необходимости свяжитесь с нашим отделом продаж для получения подробной информации.

    Параметр -3


    Параметр -4

    Параметр ы Ход Т=60мм Ход Т=120 мм Ход Т=180 мм Ход Т=240 мм Ход Т=300мм Ход Т=360мм Ход Т=420мм Ход Т=480 мм Ход Т=540мм Ход Т=600мм Ход Т=660мм Ход Т=720мм Ход Т=780мм Ход Т=840мм Ход Т=900мм Ход Т=960мм Ход Т=1020мм Ход Т=1080мм Ход Т=1140мм Ход Т=1200мм Ход Т=1260мм
    K 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24
    N 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11
    Д (мм) 280 340 400 460 520 580 640 700 760 820 880 940 1000 1060 1120 1180 1236 1296 1356 1416 1476
    Вес модуля (кг) 6.4 7.1 7.7 8.4 9 9.7 10.3 11 11.6 12.3 12.9 13.6 14.2 14.9 15.5 16.2 16.8 17.5 18.1 18.8 19.4

    Параметр ы Ход Т=1320мм Ход Т=1380мм Ход Т=1440мм Ход Т=1500мм Ход Т=1560мм Ход Т=1620мм Ход Т=1680мм Ход Т=1740мм Ход Т=1800мм Ход Т=1860мм Ход Т=1920мм Ход Т=1980мм Ход Т=2040мм Ход Т=2100мм Ход Т=2160мм Ход Т=2220мм Ход Т=2280мм Ход Т=2340мм Ход Т=2400мм Ход Т=2460мм Ход Т=2520мм
    K 26 26 28 28 30 30 32 32 34 34 36 36 38 38 40 40 42 42 44 44 46
    N 12 12 13 13 14 14 15 15 16 16 17 17 18 18 19 19 20 20 21 21 22
    Д (мм) 1536 1596 1656 1716 1776 1836 1896 1956 2016 2076 2136 2196 2256 2316 2376 2436 2496 2556 2616 2676 2736
    Вес модуля (кг) 20.1 20.7 21.4 22 22.7 23.3 24 24.6 25.3 25.9 26.6 27.2 27.9 28.5 29.2 29.8 30.5 31.1 31.8 32.4 33.1

    Параметр ы Ход Т=2580мм Ход Т=2640мм Ход Т=2700мм Ход Т=2760мм Ход Т=2820мм Ход Т=2880мм Ход Т=2940мм Ход Т=3000мм Ход Т=3060мм Ход Т=3120мм Ход Т=3180мм Ход Т=3240мм Ход Т=3300мм Ход Т=3360мм Ход Т=3420мм Ход Т=3480мм Ход Т=3540мм Ход Т=3600мм Ход Т=3660мм Ход Т=3720мм Ход Т=3780мм
    K 46 48 48 50 50 52 52 54 54 56 56 58 58 60 60 62 62 64 64 66 66
    N 22 23 23 24 24 25 25 26 26 27 27 28 28 29 29 30 30 31 31 32 32
    Д (мм) 27996 28596 29196 29796 30396 30996 31596 32196 32796 33396 33996 34596 35196 35796 36396 36996 37596 38196 38796 39396 39996
    Вес модуля (кг) 33.7 34.4 35 35.7 36.3 37 37.6 38.3 38.9 39.6 40.2 40.9 41.5 42.2 42.8 43.5 44.1 44.8 45.4 46.1 46.7
