Модуль линейного двигателя среднего размера с двойной направляющей и тяжелой кареткой

TYSM9-L — это модуль линейного двигателя средней мощности с двойными направляющими для поверхностного монтажа и тележкой для тяжелых грузов, специально созданный для стабильных задач автоматизации с длинным ходом двигателя при средней нагрузке.
При ширине корпуса 95 мм этот агрегат обеспечивает максимальный ход 3720 мм, максимальную скорость 2000 мм/с и максимальное ускорение 2 G, обеспечивая быстрое линейное движение в расширенном диапазоне хода. Он обеспечивает постоянную тягу 147 Н и выдерживает максимальную нагрузку 35 кг при рабочих условиях 0,5 м/с и 0,5 G. Двойная рельсовая система поверхностного монтажа в сочетании с усиленной кареткой повышает жесткость конструкции, стабильность движения и постоянство позиционирования, что делает ее хорошо подходящей для транспортировки материалов, автоматизированных сборочных линий и промышленного оборудования среднего размера. Он поддерживает гибкие конфигурации монтажа и легко интегрируется со стандартными системами управления движением.

Электронная почта: [email protected]
Запросите нас
Предыдущий:Длинноходовой модуль линейного двигателя с двумя рельсами поверхностного монтажа среднего размера
Следующая:Модуль линейного двигателя среднего размера с двумя направляющими для поверхностного монтажа

  • Параметр -1

    Ширина корпуса 95 мм
    Максимальная скорость 2000 мм/с
    Непрерывная тяга 147Н
    Максимальный ход 3720 мм
    Максимальное ускорение 2G
    Максимальная нагрузка 35 кг (0,5 м/с, 0,5 G)


    Параметр -2

    Горизонтальная установка A B C Настенная установка A B C
    v=0,5 м/с
    а=5м/с²     		15 кг 1353 476 564 v=0,5 м/с
    а=5м/с²     		15 кг 538 549 1292
    25 кг 771 271 321 20 кг 388 399 931
    35 кг 521 184 217 25 кг 297 309 714
    v=0,8м/с
    а=8м/с²     		10 кг 1283 636 684 v=0,8м/с
    а=8м/с²     		10 кг 662 752 1242
    20 кг 602 300 321 15 кг 422 483 791
    30 кг 375 188 200 20 кг 302 349 566
    v=1м/с
    а=10м/с²     		13 кг 766 438 451 v=1м/с
    а=10м/с²     		8 кг 682 882 1254
    18 кг 534 307 314 12 кг 436 569 804
    23 кг 403 232 237 17 кг 292 386 539
    v=1,5 м/с
    а=15м/с²     		8 кг 630 559 485 v=1,5 м/с
    а=15м/с²     		8 кг 368 700 747
    10 кг 491 440 377 10 кг 285 548 585
    12 кг 398 360 305 12 кг 229 446 477
    v=2,0 м/с
    а=20м/с²     		5 кг 518 705 479 v=2,0 м/с
    а=20м/с²     		5 кг 344 934 664
    6 кг 422 581 391 6 кг 279 767 544
    7 кг 354 492 327 7 кг 233 647 459

    Статический момент загрузки:

    Товар Значение (единица измерения: Нм)
    MY 1742
    член парламента 1742
    MR 2442

    Значения крутящего момента, указанные в таблице, соответствуют центру тяжести.
    Гарантийный срок службы составляет 10 000 км при нормальном использовании изделия с соблюдением характеристик, указанных в каталоге.
    Стандартные характеристики не распространяются на потолочное перевернутое использование. При необходимости свяжитесь с нашим отделом продаж для получения подробной информации.

    Параметр -3


    Параметр -4

    Параметр ы Ход Т=60мм Ход Т=120 мм Ход Т=180 мм Ход Т=240 мм Ход Т=300мм Ход Т=360мм Ход Т=420мм Ход Т=480 мм Ход Т=540мм Ход Т=600мм Ход Т=660мм Ход Т=720мм Ход Т=780мм Ход Т=840мм Ход Т=900мм Ход Т=960мм Ход Т=1020мм Ход Т=1080мм Ход Т=1140мм Ход Т=1200мм Ход Т=1260мм
    K 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26
    N 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12
    Д (мм) 340 400 460 520 580 640 700 760 820 880 940 1000 1060 1120 1180 1236 1296 1356 1416 1476 1536
    Вес модуля (кг) 7.6 8.3 8.9 9.6 10.2 10.9 11.5 12.2 12.8 13.5 14.1 14.8 15.4 16.1 16.7 17.4 18 18.7 19.3 20 20.6

    Параметр ы Ход Т=1320мм Ход Т=1380мм Ход Т=1440мм Ход Т=1500мм Ход Т=1560мм Ход Т=1620мм Ход Т=1680мм Ход Т=1740мм Ход Т=1800мм Ход Т=1860мм Ход Т=1920мм Ход Т=1980мм Ход Т=2040мм Ход Т=2100мм Ход Т=2160мм Ход Т=2220мм Ход Т=2280мм Ход Т=2340мм Ход Т=2400мм Ход Т=2460мм Ход Т=2520мм
    K 26 28 28 30 30 32 32 34 34 36 36 38 38 40 40 42 42 44 44 46 46
    N 12 13 13 14 14 15 15 16 16 17 17 18 18 19 19 20 20 21 21 22 22
    Д (мм) 1596 1656 1716 1776 1836 1896 1956 2016 2076 2136 2196 2256 2316 2376 2436 2496 2556 2616 2676 2736 2796
    Вес модуля (кг) 21.3 21.9 22.6 23.2 23.9 24.5 25.2 25.8 26.5 27.1 27.8 28.4 29.1 29.7 30.4 31 31.7 32.3 33 33.6 34.3

    Параметр ы Ход Т=2580мм Ход Т=2640мм Ход Т=2700мм Ход Т=2760мм Ход Т=2820мм Ход Т=2880мм Ход Т=2940мм Ход Т=3000мм Ход Т=3060мм Ход Т=3120мм Ход Т=3180мм Ход Т=3240мм Ход Т=3300мм Ход Т=3360мм Ход Т=3420мм Ход Т=3480мм Ход Т=3540мм Ход Т=3600мм Ход Т=3660мм Ход Т=3720мм
    K 48 48 50 50 52 52 54 54 56 56 58 58 60 60 62 62 64 64 66 66
    N 23 23 24 24 25 25 26 26 27 27 28 28 29 29 30 30 31 31 32 32
    Д (мм) 2856 2916 2976 3036 3096 3156 3216 3276 3336 3396 3456 3516 3576 3636 3696 3756 3816 3876 3936 3996
    Вес модуля (кг) 34.9 35.6 36.2 36.9 37.5 38.2 38.8 39.5 40.1 40.8 41.4 42.1 42.7 43.4 44 44.7 45.3 46 46.6 47.3

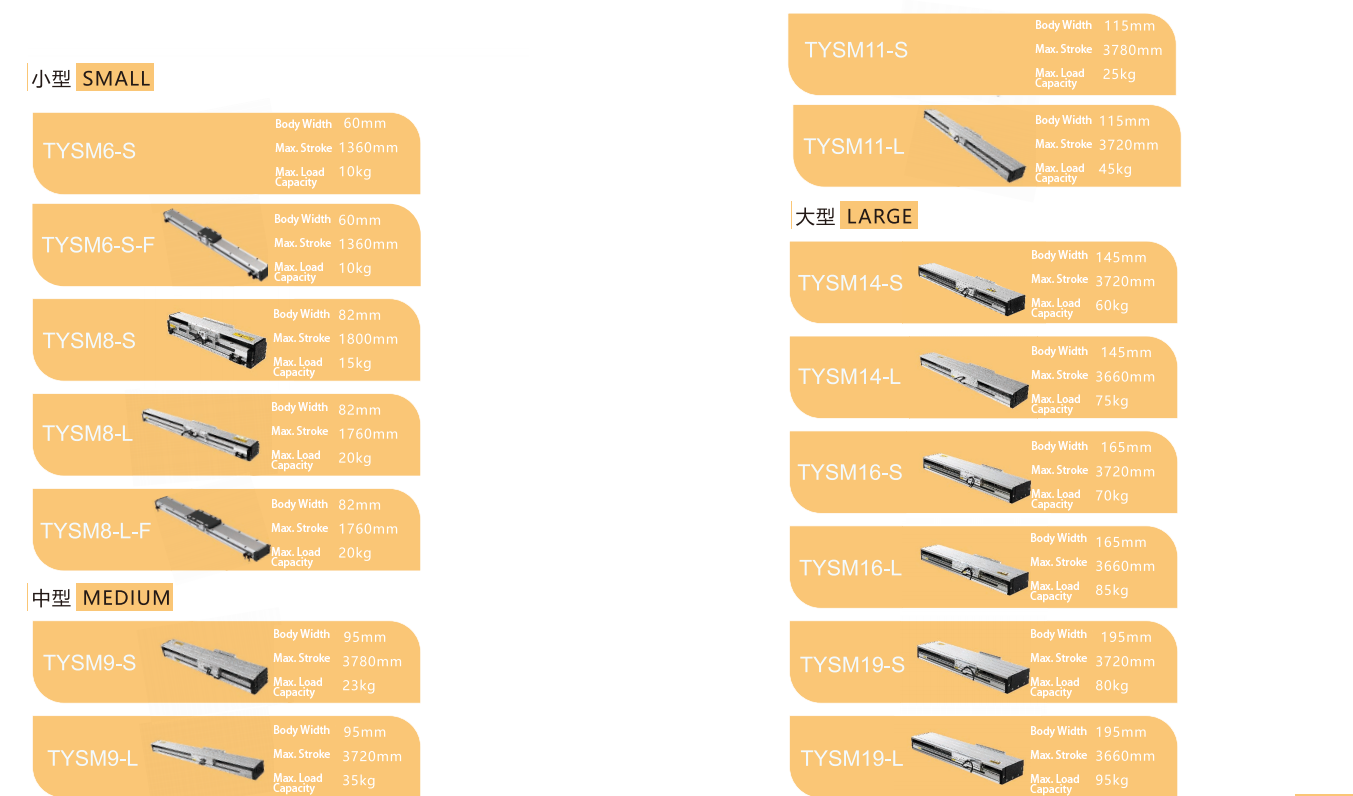

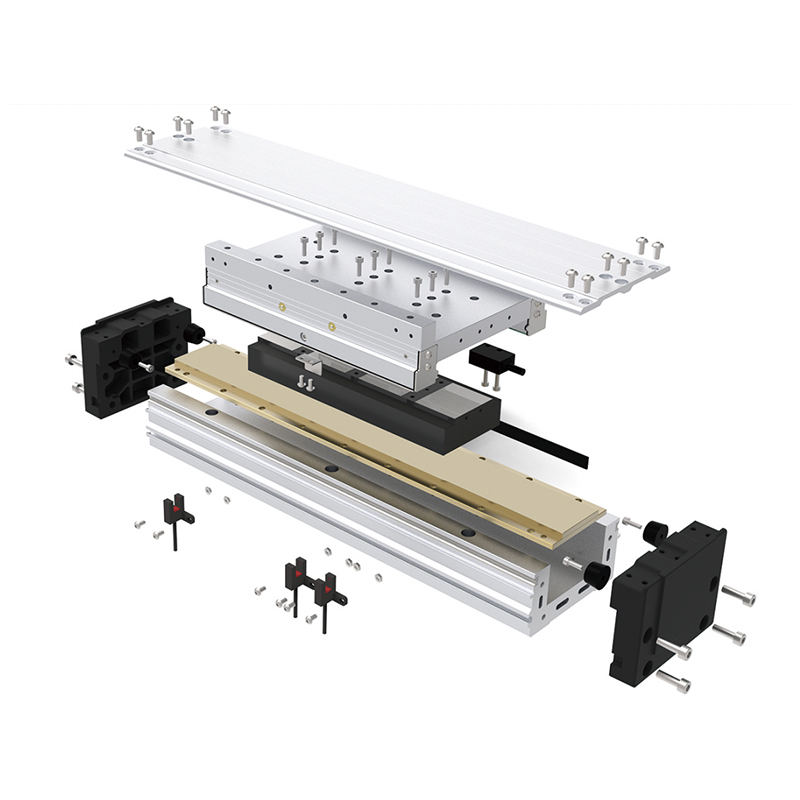

  • Обзор линейных модулей

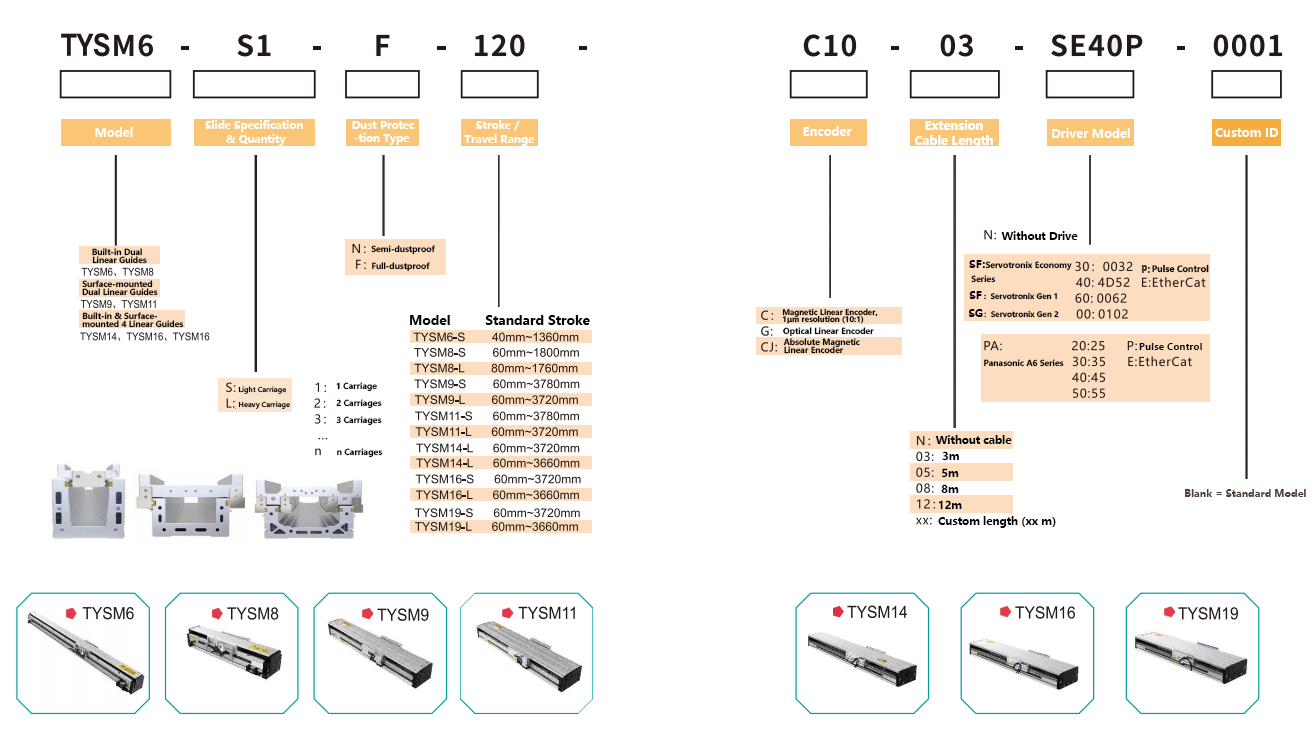

    Описание модели

=
